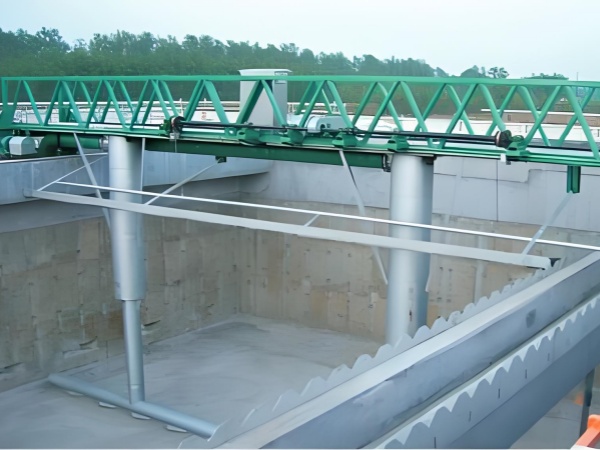

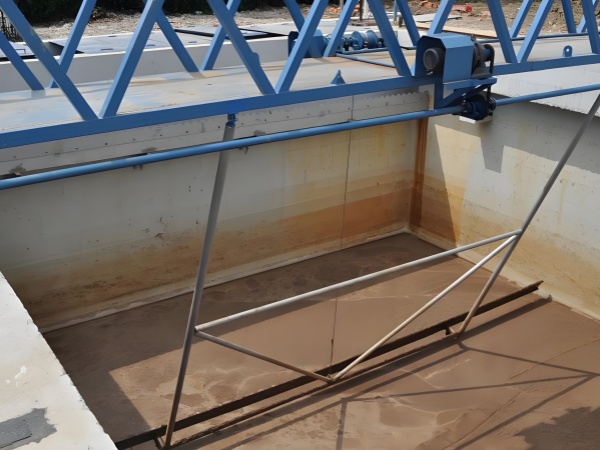

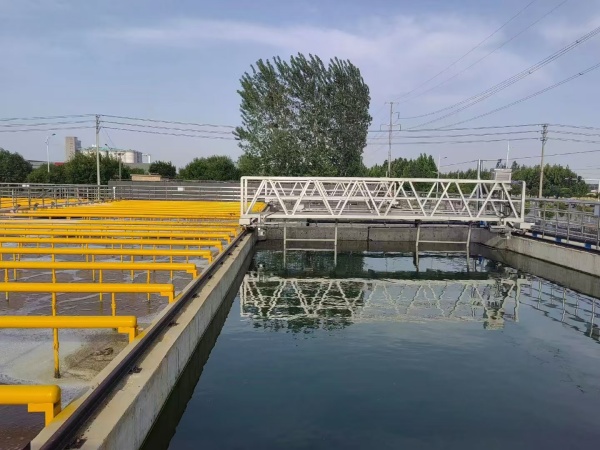

桁车式刮泥机工作原理

桁车式刮泥机适用于给排水工程中的平流沉淀池，将沉淀在池底的污泥刮至污泥收集池内，将池表面的浮渣撇向污泥收集池。桁车式刮泥设备可以根据用户要求进行设置。根据水流方向，可以分为反向刮渣和反向刮渣，刮渣方向相同。刮泥器机构在没有刮泥器返回的时候提升所有刮泥器。当回到刮泥的起始位置的时候，刮泥器下降，重复此工作循环。

一、设备结构

桁车式刮泥机和行走马达各自履行各自的职责，彼此不干扰。桁车式刮泥设备底部采用水下行走轮结构，保障作业平稳。两台行走电机采用同步电机，保障两侧行走一致、稳定。

主体结构：桁车式刮泥机主要由传动装置、从动轴装置、主动轴装置、调节装置、支架、电控箱等部件组成。

（1）传动装置安装在行走轮支架上，由异步感应电动机、摆线针轮减速器、齿轮和底座组成。该传动装置具有传动效率高、扭矩大、运行平稳、噪音低的特点。减速器的输出轴链轮上安装了一个安全剪切销，以实现机械过载保护功能。电机减速装置具有足够的输出转矩，额定转矩大于刮板刮取转矩的1.25倍，并在刮板与池底之间设有上下调节机构，控制刮板与池底部的距离，调节范围为0-50mm。

（2）传动装置安装后，不进行上下调节，主要通过调整传动齿轮来驱动。齿轮啮合间隙要求紧凑、均匀、无噪音。

（3）桁车式刮泥机和行走电机在操作过程中不应相互干扰，各自的操作也不应相互干涉。

二、工作原理

桁车式吸泥机主要基于虹吸原理或泵吸原理来实现污泥的抽吸和排放。

（1）虹吸式

虹吸式是利用液体的重力和大气压力差来实现液体的流动。当吸泥管内充满液体并形成虹吸条件时，污泥在大气压力的作用下，通过吸泥口进入吸泥管，然后顺着管道流向排泥槽，最终排出池外。为了形成虹吸，通常需要在开机前对吸泥管进行充水操作，使管内形成负压，从而启动虹吸过程。

（2）泵吸式

泵吸原理则是依靠设置在吸泥管路上的水泵提供动力，将污泥从池底抽吸上来。水泵产生的吸力使污泥通过吸泥口进入吸泥管，然后被输送到排泥槽。泵吸方式可以更主动地控制吸泥过程，不受虹吸条件的限制，适用于一些对吸泥效果要求较高或池深较大的情况。

三、吸泥系统

1、水泵

桁车式吸泥机可选择潜污泵和离心泵两种，针对虹吸式和泵吸式的不同：

A、虹吸式多采用自吸式离心泵，通过泵的抽水作用，形成负压，使得虹吸管内出现真空，泵关闭虹吸自动运行。虹吸破坏管与桁车联动，桁车停止运行时，通过打开虹吸破坏管上的阀门，使空气进入吸泥管，破坏虹吸条件，从而停止吸泥过程。

B、泵吸式多采用潜污泵，潜污泵与桁车联动，桁车停止运行时，潜污泵断电从而停止吸泥过程。

2、吸泥管

吸泥管一般采用钢管，且通常呈多排布置在桁车桥架下方，吸泥口朝向池底。吸泥管的排数和间距要根据沉淀池的尺寸和污泥分布情况进行合理设计，以保证能够全面、有效地吸除池底的污泥。

3、吸泥嘴

吸泥嘴通常采用不锈钢材质。不锈钢吸泥嘴则具有较高的强度和耐腐蚀性，适用于处理含有较多硬质颗粒的污泥。吸泥嘴的形状一般为喇叭口状，以增大吸泥面积，提高吸泥效率。

4、刮渣板

为配合吸泥效果，在吸泥管口安装刮板，方便将污泥拢到吸泥管口。
