中心传动刮泥机结构及工作原理

中心传动刮泥机结构及工作原理

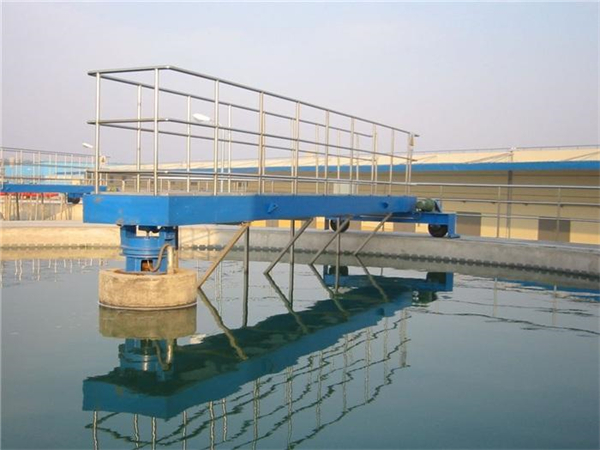

中心传动刮泥机，主要由驱动装置、主轴、栏杆、钢梁、竖向栅条、支撑、刮泥板、溢流堰板、拉杆、小刮刀、水下轴承、稳流筒、电控箱等部件组组成。中心传动浓缩刮泥机能进一步分离浓缩池污泥中的自由水分，以减少污泥的体积，提高污泥浓度，将浓缩后污泥排除池外。中心传动刮吸泥机适用于周边进水、周边出水、中心排泥的大、中型池径的沉淀池，主要用于城镇污厂二发沉淀池的吸排泥。

一、结构及工作原理

该采用中心传动、垂架式，污水进入周边配水槽内，经槽底配水孔均匀地流人池内。并在周边挡水裙板的作用下，水流从池底流向中心，污泥依靠自重沉积干池底，从而形成泥水分离，驱动装置驱动中小坚架旋转，并带动刮臂及吸泥管旋转，在静水压力的作用下，污泥均匀地进入吸管上布苦的吸口，然后通过中心排泥管经排泥井的套筒阀排出池外，排泥量的大小可由套筒阀的升度来控制，水面的浮渣通过撇渣装苦撇向池边，再由刮渣耙刮进排渣斗内排出池外;而上清液则通过三角形出水堰板溢入出水槽内排出。

二、主要性能

1、池底刮泥，驱动装置采用减速驱动机构传动，结构紧凑，机械效率高；

2、斜交型刮泥板，连续性好、集泥的效率高；不锈钢刮泥板底下再安装刮泥橡胶板，保证刮泥干净，不会有浮泥现象发生。

3、池底坡比1：10，刮泥时污泥阻力可忽略不计。

4、主梁选用方钢制作，结构强度大，采用热镀锌后喷面漆工艺，防腐性能强。主梁也可以直接使用混凝土浇筑，投资更节省。

5、操作简单，可实现远程控制。

三、主要特点

1、工作桥采用全桥式，其材质可采用碳钢、不锈钢等结构。

2、驱动装置采用立式三级摆线针轮减速机机或由斜齿轮减速机与蜗轮减速机组合，保证输出扭矩及转速。

3、刮板采用直线型刮板。

4、刮泥机立轴下端设有水下轴承和刮刀，避免立轴转动时的偏摆及集混槽内污泥积实。

5、设置机械和电气双重过载保护，运转安全可靠。

6、操作简便，可直接就地远程控制的运行。
